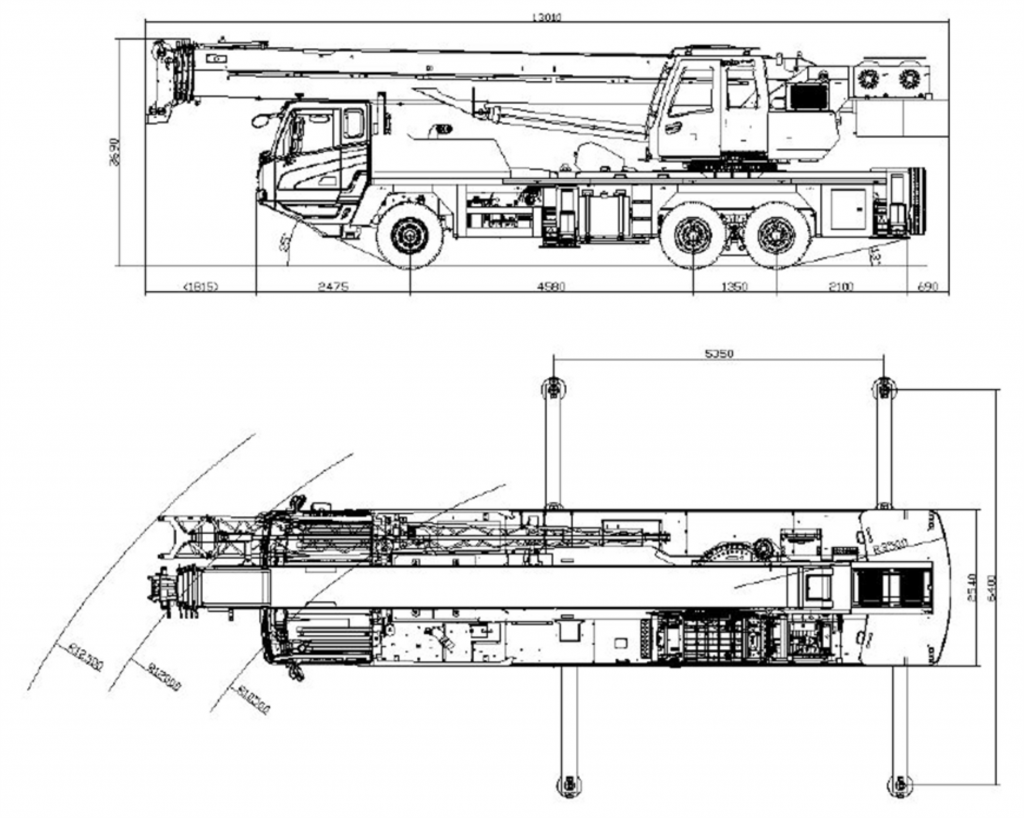

Габаритные размеры автокрана
- Длинна 13 010мм
- Ширина 2 550 мм
- Высота 3 690мм
- Полная масса 32 670 кг, Мах.
- Грузоподъемность 25 000 кг
- Min. Расчет вылет 3м
- Радиус поворота хвостовой части 3,5м
Двигатель
- Двигатель Weichai, WP8.320Е51
- Мах. мощность 230 кВт (313 л.с.) при 2100 мин -1
- Крутящий момент 1273 (1200…1600) Н·м / об.мин
- Автономный подогреватель двигателя
- Моторный тормоз-замедлитель
Трансмиссия
- Колесная формула 6х4
- Коробка передач, механическая с синхронизатором FAST, 9 вперед 2 назад
Шасси автокрана
- Мах. скорость 85 км/ч
- Min. радиус разворота 10,5 м
- Min. дорожный просвет 250 мм
- Угол въезда 25°
- Угол съезда 13°
- Мах. преодолеваемый уклон 45%
- Подвеска передняя металлические рессоры
- Подвеска задняя резино-металлические рессоры
- Топливный бак 300 л.
- Рабочая тормозная система пневматическая, двухконтурная с АБС
- Передняя ось дисковые тормоза
- Задняя ось барабанные тормоза
- Шины 315/80 R22,5. Запасное колесо
- Рама: разработка компания SANY
Выносные опоры
- Кабина шасси :
- Полноразмерная кабина собственной разработки с эргономичным дизайном, вибро- и шумоизоляцией
- 12,1-дюймовый центральный сенсорный дисплей с встроенной системой управления климат-контролем
- Сиденье водителя на пневмоподвеске, трехточечные ремни безопасности, регулируемое рулевое колесо
- Автономный отопитель кабины шасси
- Зеркала заднего вида с широким обзором
- Камера заднего вида и на лебедку
Кабина крановой установки
-
Кабина оператора:
- Разработка компании SANY с учетом принципов эргономики, большое внутреннее пространство
- Обшивка из мягких материалов
- Панорамный люк
- Электрический стеклоочиститель
- Автономный отопитель кабины крановой установки
- Безопасное стекло, коррозионностойкий стальной каркас
- Экран LMI связывает основную консоль и систему отображения данных
- Откидная кабина оператора 0-20°
Рабочие характеристики
- Мах. грузовой момент: Основная стрела 1142 кН·м Полностью выдвинутая стрела 727 кН·м
- Полностью выдвинутая стрела + удлинитель 390 кН·м
- Мах. высота подъёма:
- Основная стрела 11,2 м
- Полностью выдвинутая стрела 41,5 м
- Полностью выдвинутая стрела + удлинитель 49,5 м
- Мах. длина стрелы:
- Основная стрела 10,7 м
- Полностью выдвинутая стрела 41 м
- Полностью выдвинутая стрела + удлинитель 49 м
- Опорный контур (вдоль×поперек) 5,35х6,4 м
- Четыре гидравлически выдвигаемые балки с вертикальными цилиндрами и подставками
- Пятая дополнительная опора с вертикальным цилиндром расположена под кабиной шасси
- Независимое управление горизонтальным и вертикальным перемещениями.
- Угол положения удлинителя 00, 150, 300
Рабочие скорости
- Мах. скорость подъёма на одиночном тросе (без нагрузки), основная лебедка 125 м/мин
- Мах. скорость подъёма на одиночном тросе (без нагрузки), вспомогательная лебедка 125 м/мин
- Время полного выдвижения / втягивания стрелы 80/105 сек.
- Время полного подъёма / опускания стрелы 40/60 сек; Скорость вращения 2,5 об/мин
Системы безопасности
-
Система безопасности
- Регистратор параметров (для крановой установки).
- Ограничитель рабочей зоны (координатная защита).
- Сигнализатор приближения к ЛЭП.
- Концевые выключатели (ограничители) подъема и опускания крюкоблока.
- Гидрозамок на цилиндре подъема и телескопирования стрелы.
- Индикатор 3-х витков на лебедках подъема.
- Датчик предельной скорости, аварийный насос.
Подъем стрелы, Противовес
- Подъем стрелы, Противовес:
- Крановая установка, вращение на 360°
- Диапазон угла подъема стрелы от -2° до 80°
- Один несъемный противовес массой 6,8 т.
Грузовые лебедки
-
Грузовые лебедки, Крюковые подвески
- Основная лебедка: канат длиной 185 м и Ø16 мм.
- Дополнительная лебедка: канат длиной 110 м и Ø16 мм.
- Грузоподъемность основной крюковой подвески 25 т. Масса - 290 кг.
- Грузоподъемность основной крюковой подвески 5 т. Масса - 85 кг.
