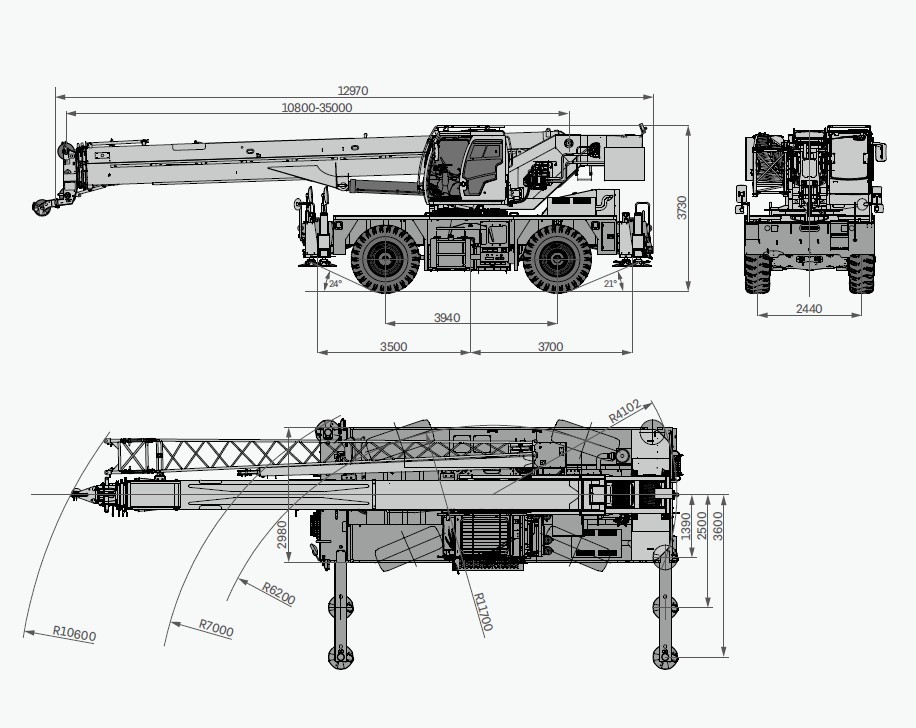

Габаритные размеры автокрана
- Длинна 12 970мм
- Ширина 2 980 мм
- Высота 3 730 мм
- Полная масса 32 300 кг
- Мах. Грузоподъемность 40 000 кг
Двигатель
- Двигатель DF Cummins QSB6.7 C160 31
- Норма токсичности ЕВРО III
- Мах. мощность 119 кВт (161 л.с.) при 2500 мин -1
- Крутящий момент 732 / 1500 Н·м / об.мин
Трансмиссия
- Колесная формула 4х4
- Коробка передач автоматическая 6 вперед 6 назад
- Отключение переднего моста, перевод в режим 4х2
Шасси автокрана
- Мах. скорость 25 км/ч
- Min. радиус разворота 6,2 м
- Min. дорожный просвет 370 мм
- Угол въезда 24°
- Угол съезда 21°
- Рама: двойная продольная балка из высокопрочной стали
- Передний и задний мосты ведущие/управляемые с дифференциалами и планетарными редукторами
- Тормозная система гидравлическая, двуконтурная
- Мах. преодолеваемый уклон 50,7%
- Топливный бак 350 л.
- Шины бескамерные 20.5R25
Выносные опоры
- Телескопическая опора Н-типа
- Независимое управление горизонтальным и вертикальным перемещениями
- Управление опорами из кабины крана
- Опорный контур 7,2х7,2 м
Кабина крановой установки
- Кабина собственной разработки
- Угол наклона от 0 до 20°
- Большое внутреннее пространство
- Панорамный окно на крыше
- Регулируемое сиденье
- Кондиционер
- Электрический стеклоочиститель
- Дисплей LMI оборудован логической интеграцией консоли управления
Рабочие характеристики
- Мах. грузовой момент:
- Основная стрела 1 401 кН*м
- Полностью выдвинутая стрела 858 кН*м
- Мах. высота подъёма:
- Основная стрела 11,5 м
- Полностью выдвинутая стрела 35,3 м
- Полностью выдвинутая стрела + удлинитель 52,3 м
- Мах. длина стрелы: Основная стрела 10,8 м Полностью выдвинутая стрела 35 м
- Полностью выдвинутая стрела + удлинитель 51 м
- Опорный контур 6,8х6,8 м
- Угол положения удлинителя 0°, 15°, 30°.
Рабочие скорости
-
Гидравлическая система:
- Регулируемый поршневой насос, рабочий объем.
- Лебедка c регулируемым двигателем с электронным управлением и высокой оперативностью.
- Мах. скорость каната основной и вспомогательной лебедок 150м/мин.
- Объем бака гидравлической жидкости 405 литров.
- Скорость вращения 2,9 об / мин.
Системы безопасности
- Регистратор параметров (для крановой установки)
- Ограничитель рабочей зоны - координатная защита
- Аудиовизуальное предупреждение
- Сигнализатор приближения к ЛЭП
- Концевые выключатели (ограничители) подъема и опускания крюкоблока
- Индикатор 3-х витков на лебедках подъема
Подъем стрелы, Противовес
- Основная и доп. лебедки с планетарным редуктором
- Высокопрочный канат
- Один гидравлический цилиндр с предохранительным клапаном (от -2° до 80°)
- Крановая установка, вращение на 360°
- Один несъемный противовес массой 4,5 т.
Грузовые лебедки
- 1 - аксиально-поршневой мотор, планетарный редуктор, автоматический многодисковый тормоз и индикатор вращения, канат 16 мм. длина 165 м. Скорость 141 м/мин.
- 2 - аксиально-поршневой мотор, планетарный редуктор, автоматический многодисковый тормоз и индикатор вращения, вспомогательная лебедка 16 мм. канатом длиной 110 м. Скорость 135 м/мин
- 4-блочный, с одинарным крюком и креплением каната.
- Г/п крюкоблока 40 т., масса 320 кг.
- Крюк с шаром – утяжелителем.
- Г/п крюка 5 т., масса крюка 85 кг.
