Колесная формула
8х8
Длина, мм
15 014 **
Ширина, мм
2 800
Высота, мм
4 000

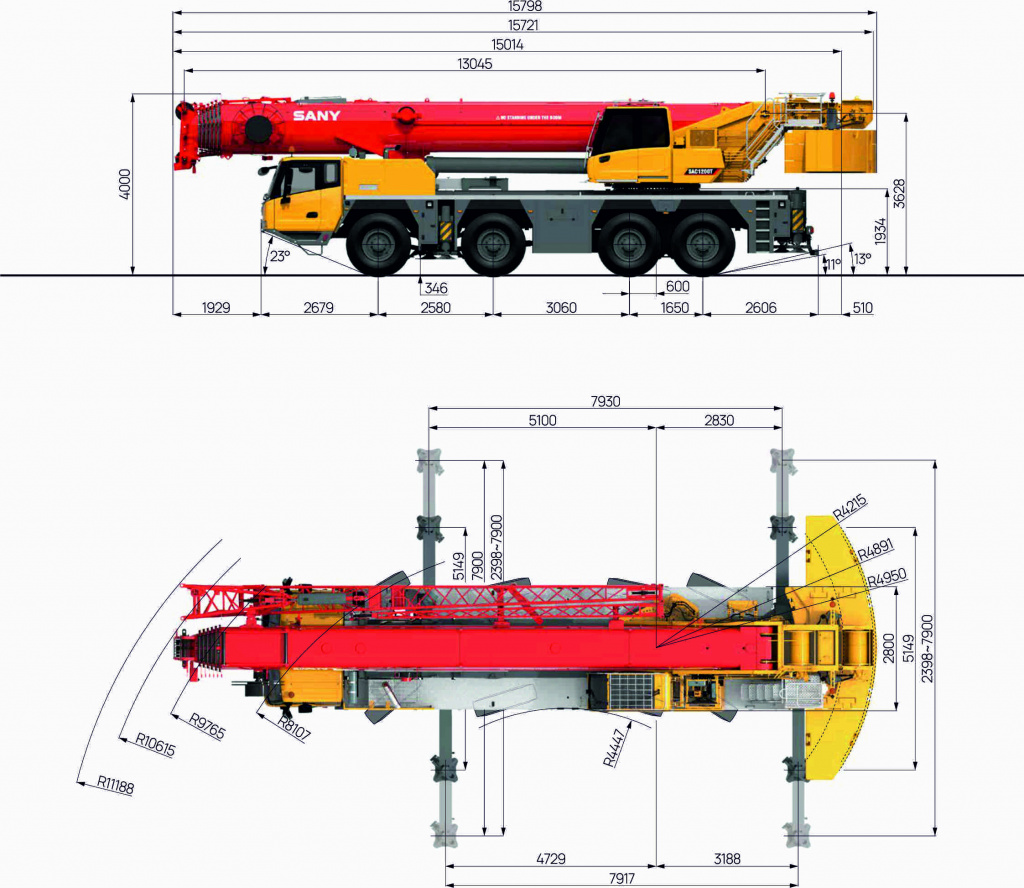

Габаритные размеры автокрана
- Длинна 15 014 мм
- Ширина 2 800 мм
- Высота 4 000 мм
- Полная масса 50 200 кг, Мах.
- Грузоподъемность 120 т.
- Min. Расчет вылет 3 м
- Радиус поворота хвостовой части 4,17 м
Двигатель
- Двигатель Weichai, WP12.460Е50
- Норма токсичности ЕВРО V
- Мах. мощность 333 кВт (453 л.с.) при 1900 мин -1
- Крутящий момент 2 110 (1000…1400) Н·м / об.мин
- Топливный бак 450 л.
- Моторный тормоз-замедлитель, ретардер
- Автономный подогреватель двигателя
Трансмиссия
- Колесная формула 8х8
- Механическая, с автоматическим управлением. Коробка передач FAST с гидравлическим ретардером, 12 передач вперед 2 назад
Шасси автокрана
-
Шасси:
- Мах. скорость 80 км/ч
- Min. радиус разворота 8,1 м
- Min. дорожный просвет 346мм
- Угол въезда 23°
- Угол съезда 11°
- Мах. преодолеваемый уклон 70%
- Гидропневматическая подвеска с гидравлической блокировкой, плавное движение, защита от опрокидывания
- Рабочая тормозная система пневматическая , двухконтурная
- Тормозные механизмы всех осей-дисковые
- Шины 445/95R25 (9 шин, в т.ч. запасное колесо)
- Рама: сварная коробчатого типа из высокопрочной стали Кабина шасси:
- Вибро-и шумоизоляция
- Климат-контроль, зеркала заднего вида с широким обзором
- Трехточечные ремни безопасности, регулируемое рулевое колесо, мультимедийная система
- Автономный отопитель кабины шасси
- Зеркала заднего вида с широким обзором
- Два сенсорных экрана размерами 12,1” и 12,3”
- Сиденье водителя на пневматической подвеске
Выносные опоры
- 4-е выносные опоры, гидравлическое управление
- Автоматическое выравнивание
Кабина крановой установки
-
Кабина оператора:
- Возможность наклона от 0° до 20°
- Управление краном с помощью джойстиков
- Информация о кране и его работе выводится на 10,1-дюймовый дисплей.
- Система кондиционирования и обогрева
- Автономный отопитель кабины крановой установки
Рабочие характеристики
-
Мах. грузовой момент:
- Основная стрела 3528 кН·м
- Полностью выдвинутая стрела 2113 кН·м
- Полностью выдвинутая стрела + удлинитель 946,7 кН·м Мах. высота подъёма:
- Основная стрела 13 м
- Полностью выдвинутая стрела 70 м
- Полностью выдвинутая стрела + удлинитель 97 м Длина стрелы:
- Основная стрела 13 м
- Полностью выдвинутая стрела 70 м
- Полностью выдвинутая стрела + удлинитель 97 м
- Опорный контур (вдоль×поперек) 7,93х7,9 м
- Угол положения удлинителя 0°, 20°, 40°
Рабочие скорости
- Мах. скорость подъёма на одиночном тросе (без нагрузки), основная/вспомогательная лебедка 125 / 125 м/мин
- Время полного выдвижения / втягивания стрелы 650/650 с
- Время полного подъёма / опускания стрелы 80/110 сек
- Скорость вращения 1,2 об/мин
Системы безопасности
- Интеллектуальная система ограничения момента
- Гидравлические балансировочные и предохранительными клапанами
- Индикатор трех витков намотки, датчик скорости ветра Система управления:
- Информативные датчики состояния крана, передача данных на дисплей в режиме реального времени
- Камера на лебедку
Подъем стрелы, Противовес
-
Подъем стрелы, Противовес
- Крановая установка, вращение на 360°
- Наборный блок противовеса 40т., 8 комбинаций
Грузовые лебедки
- Основная лебедка с тросом длиной 300 м и Ø20 мм Крюкоблоки:
- Кран оснащен крюками 55 т. (однорогая) и 8 т. Пакет на -40° С:
- Электрический распределительный ящик Двойное сиденье пассажира с функцией раскладывания в спальное место
- Подогреватель гидравлического бака
- Специальный насос для прокачки гидравлического масла
- Подогреватель трансмиссии
- Топливный влагоотделитель
- Подогреватель основного топливного фильтра
- Специальные низкотемпературные цилидры
- Специальная сталь основных несущих конструкций
- Низкотемпературные шланги и уплотнения
- Низкотемпературное масло двигателя
